Ringkasan Singkat
Cable tray atau cable ladder dari baja adalah penghantar. Begitu dipasang, ia menjadi bagian dari gambaran pembumian bangunan — baik desain elektrikal memperhitungkannya atau tidak. Pertanyaan sebenarnya hanyalah apakah jalur penghantar itu kontinu dan ter-bonding, atau tidak disengaja dan terputus.
Titik lemahnya hampir tidak pernah pada bagian tray itu sendiri. Titik lemahnya adalah sambungan — splice plate, koneksi baut, dan permukaan kontak yang ter-galvanis atau ter-powder coating yang dapat memutus jalur listrik. Sebuah run hanya sekontinu sambungan terburuknya.
| Asumsi | Kenyataan |
|---|---|
| ”Tray bukan bagian dari sistem pembumian” | Run logam menghantarkan; ia ada dalam gambaran apa pun yang terjadi |
| ”Sambungan baut menghantarkan arus dengan baik” | Permukaan kontak berlapis dapat memutus kontinuitas kecuali ter-bonding |
| ”Kontinuitas adalah urusan instalator” | Itu keputusan desain, lalu pengecekan lapangan yang terverifikasi |
| ”Tray bisa berfungsi sebagai CPC” | Hanya jika dihitung dan dispesifikasikan — tidak pernah secara default |

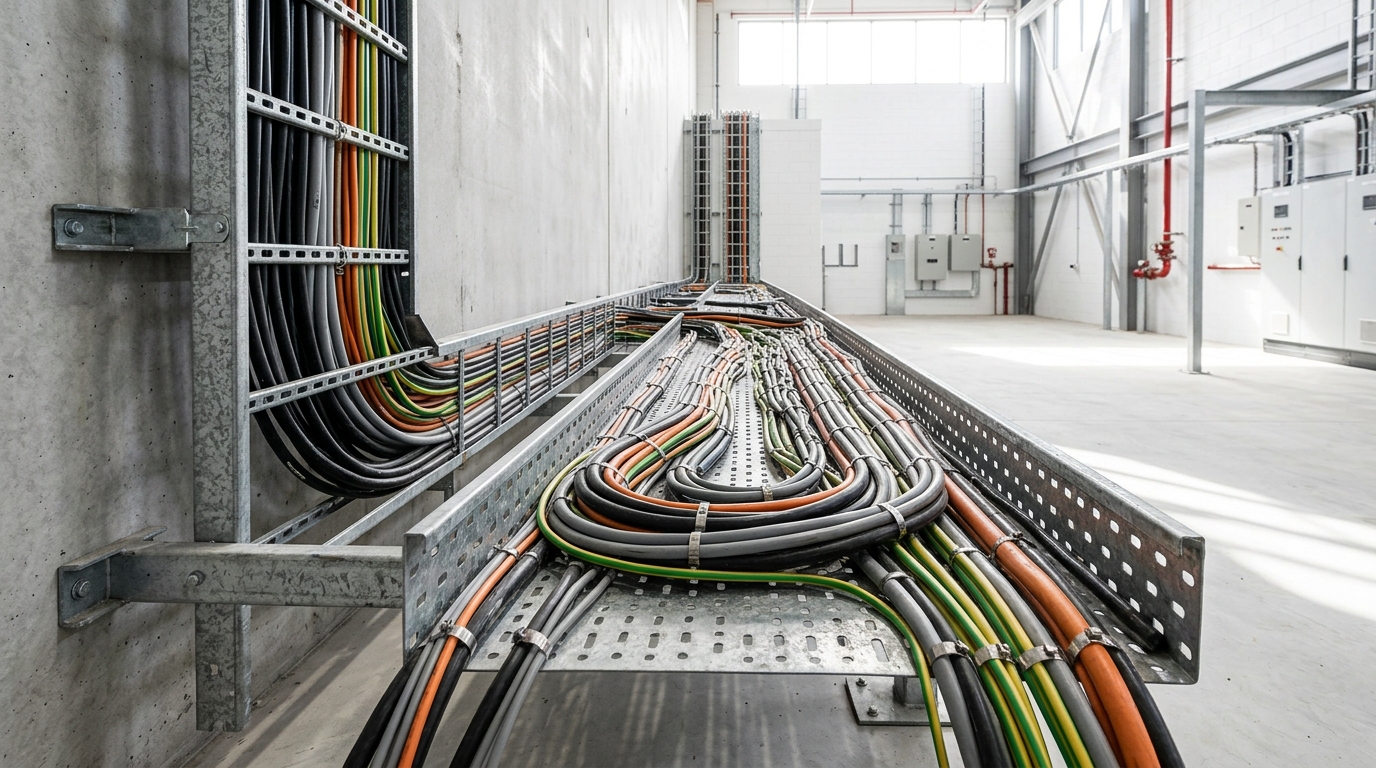

Tray logam selalu ada dalam gambaran pembumian
Cable tray dan cable ladder terbuat dari baja — Metosu memproduksinya dari baja mulai 1.0 mm (tray) hingga 3.0 mm, di-hot-dip galvanis sesuai ISO 1461 atau di-powder coating Jotun. Baja menghantarkan listrik. Fakta tunggal itu adalah titik awal seluruh topik ini.
Sebuah run tray logam tidak menjadi bagian dari sistem pembumian karena seorang perencana memutuskan demikian. Ia menjadi bagian darinya begitu dirakit dengan baut dan kabel diletakkan di dalamnya. Saat terjadi gangguan — kabel rusak, terminasi gagal, penghantar fasa menyentuh tray — bagian baja dapat menjadi bertegangan. Jika run ter-bonding dengan benar kembali ke sistem pembumian instalasi, arus gangguan itu memiliki jalur pulang yang terdefinisi dan berimpedansi rendah, perangkat proteksi bekerja, dan rangkaian terputus. Jika run tidak ter-bonding, bagian baja dapat berada pada potensial berbahaya, menunggu seseorang menyentuhnya.
Jadi pilihannya bukan apakah tray ada dalam sistem pembumian. Ia sudah ada di dalamnya. Pilihannya adalah apakah ia ada di dalamnya secara sengaja dan aman, atau secara tidak sengaja dan tidak aman. Itulah yang ditentukan oleh bonding.
Titik lemahnya adalah kontinuitas antar sambungan
Satu batang cable tray menghantarkan listrik dari ujung ke ujung tanpa kesulitan. Masalah dimulai di tempat dua batang bertemu.
Sebuah run pada umumnya dirakit dari beberapa bagian yang disambung dengan splice plate dan baut. Secara elektris, sambungan itu hanya sebaik kontak logam-ke-logam yang melintasinya — dan kontak itulah justru tempat yang bermasalah:
- Permukaan kontak berlapis. Hot-dip galvanising dan powder coating ada untuk melindungi baja dari korosi. Keduanya menjalankan tugasnya dengan baik — dan permukaan ber-powder coating, khususnya, adalah isolator. Di mana dua permukaan berlapis sekadar disatukan dengan baut, lapisan itu dapat berada di antaranya dan memutus jalur listrik. Sambungan terlihat kokoh dan secara mekanis memang kokoh, sementara secara elektris ia terganggu.
- Korosi dan pengenduran seiring waktu. Bahkan sambungan yang kontinu pada hari pemasangan dapat menurun kualitasnya. Getaran mengendurkan baut; kelembapan mengorosi area kontak; siklus termal mengendurkan koneksi. Sambungan yang diandalkan untuk pembumian harus tetap kontinu selama usia instalasi, bukan hanya saat serah terima.
- Aksesori dan perubahan arah. Bend, tee, reducer, dan bagian yang dipotong di lapangan menambah sambungan — dan setiap sambungan tambahan adalah satu tempat lagi di mana kontinuitas dapat hilang.
Prinsip yang harus dibawa ke seluruh desain: sebuah run tray hanya sekontinu sambungan terburuknya. Satu koneksi berlapis yang tidak ter-bonding pada run sepanjang 100 meter memutus jalur pembumian untuk semua yang ada di luarnya. Ini adalah salah satu hal yang paling sering terabaikan di proyek-proyek Indonesia — run sempurna secara mekanis namun terputus secara elektris, dan tidak ada yang memeriksa hingga commissioning, kalaupun diperiksa.
Apa yang dipersyaratkan standar
Persyaratan untuk menjaga sistem penyangga logam tetap kontinu secara elektris bukanlah preferensi Metosu. Itu tertulis dalam standar yang mengatur instalasi-instalasi ini.
- IEC 61537 — standar internasional untuk sistem cable tray dan cable ladder, diadopsi di Indonesia sebagai SNI IEC 61537 — memperlakukan kontinuitas elektris sebagai properti sistem, bukan pemikiran tambahan. Standar ini mencakup persyaratan kontinuitas elektris untuk sistem cable tray dan cable ladder: sebuah sistem yang mengklaim kepatuhan harus menunjukkan bahwa ia dapat menghantarkan arus melintasi sambungan-sambungannya, bukan sekadar menahan kabel.
- PUIL 2011 — Persyaratan Umum Instalasi Listrik, kode instalasi listrik Indonesia — adalah dokumen yang mengikat untuk pembumian dan bonding pada instalasi apa pun di Indonesia. Kode ini mengatur bagaimana bagian-bagian konduktif dihubungkan ke sistem pembumian proteksi. Sebuah run cable tray logam adalah bagian logam konduktif yang harus dibawa masuk ke dalam sistem pembumian itu, dan PUIL 2011 adalah kode yang akan dijadikan acuan inspektur untuk menilai instalasi.
- IEC 60364, dan secara khusus IEC 60364-5-52 tentang pemilihan dan pemasangan sistem perkabelan, berada di belakang keduanya. IEC 60364 mencakup penghantar proteksi (protective conductor) serta prinsip-prinsip pembumian dan bonding proteksi yang diterapkan PUIL dalam konteks Indonesia.
Benang merah ketiganya: sebuah sistem manajemen kabel logam diharapkan kontinu secara elektris dan ter-bonding dengan benar. Sebutkan standar tersebut dengan namanya dalam spesifikasi Anda, dan jadikan kontinuitas sebagai persyaratan eksplisit — bukan asumsi.
Bonding jumper: kapan dan di mana memasangnya
Sebuah bonding jumper — penghantar pendek dengan rating tertentu yang menjembatani sebuah sambungan — adalah solusi langsung untuk masalah kontinuitas. Ia menghantarkan arus melintasi koneksi yang sambungannya sendiri tidak dapat diandalkan untuk menghantarkannya.
Pasang bonding jumper melintasi sambungan ketika:
- Permukaan kontak berlapis. Ini adalah kasus inti. Di mana permukaan ber-powder coating atau ter-galvanis disatukan dengan baut dan desain mengandalkan sambungan itu untuk pembumian, jumper memberi arus jalur logam-ke-logam yang tidak bergantung pada lapisan yang harus dikikis tembus. Jika sebuah sambungan kritikal dan berlapis, beri jumper.
- Sambungan berada dalam jalur pembumian run. Setiap sambungan yang diperkirakan dilintasi arus gangguan — yang, pada run yang digunakan untuk pembumian, berarti setiap sambungan — membutuhkan kontinuitas yang dapat dipercaya.
- Pada sambungan ekspansi dan celah pergerakan. Di mana sebuah run sengaja dibangun untuk dapat bergerak, koneksi melintasi celah itu tidak dapat diandalkan secara mekanis untuk menghantarkan arus. Jembatani dengan jumper.
- Melintasi aksesori dan modifikasi lapangan. Bend, tee, dan bagian apa pun yang dipotong atau diubah di lapangan adalah sambungan — perlakukan dengan cara yang sama.
Di mana permukaan kontak adalah baja telanjang yang bersih dan disatukan dengan baut kencang, sebuah sambungan mungkin mencapai kontinuitas dengan sendirinya. Namun default yang aman untuk sistem berlapis adalah menspesifikasikan bonding jumper pada sambungan-sambungan yang menjadi tumpuan jalur pembumian, dengan ukuran sesuai persyaratan penghantar proteksi instalasi. Sebuah jumper murah. Jalur pembumian yang terputus dan baru ditemukan setelah serah terima tidak murah.
Menggunakan cable tray sebagai circuit protective conductor
Sebuah cable tray logam dapat berfungsi sebagai circuit protective conductor (CPC) — penghantar yang membawa arus gangguan kembali ke bumi untuk rangkaian-rangkaian yang didukungnya. IEC 60364 mengakui sistem manajemen kabel logam sebagai salah satu kategori penghantar proteksi.
Namun ini adalah keputusan desain yang disengaja dan terhitung — tidak pernah merupakan default yang tidak disengaja. Menggunakan tray sebagai CPC hanya valid ketika perencana telah:
- Menghitung bahwa penampang dan material tray memberinya kapasitas hantar arus serta ketahanan terhadap gangguan yang memadai untuk rangkaian-rangkaian terkait;
- Mengonfirmasi kontinuitas melintasi setiap sambungan di sepanjang jalur — yang, untuk sistem berlapis, berarti menspesifikasikan bonding jumper seperti di atas;
- Menspesifikasikan dan mendokumentasikan keputusan tersebut, agar semua pihak yang memasang, menginspeksi, dan kelak memodifikasi run mengetahui bahwa tray sedang menjalankan tugas sebagai penghantar proteksi.
Mode kegagalan yang harus dihindari adalah sebaliknya: sebuah run yang tidak pernah dirancang sebagai CPC diam-diam diperlakukan sebagai CPC hanya karena kebetulan berbahan logam dan kebetulan ada di sana. Jika tray adalah CPC, ia adalah CPC berdasarkan desain, di atas kertas, dan terverifikasi. Jika bukan, rangkaian-rangkaian itu membutuhkan penghantar proteksinya sendiri dan tray tetap ter-bonding demi keselamatan. Apa pun pilihannya, bonding run bukanlah hal opsional.
Memverifikasi kontinuitas di lapangan
Sebuah desain bonding hanya berarti jika instalasi benar-benar mewujudkannya. Kontinuitas adalah salah satu hal yang paling mudah dispesifikasikan dan paling mudah hilang antara gambar dan lapangan.
Sebelum serah terima:
- Periksa kontinuitas melintasi sambungan, bukan hanya ujung ke ujung. Pengukuran satu run penuh dapat lulus sementara satu sambungan di tengah run buruk — pembacaan didominasi oleh sambungan-sambungan yang baik. Kontinuitas harus dikonfirmasi sambungan demi sambungan di sepanjang run yang mengemban tugas pembumian.
- Inspeksi bahwa bonding jumper benar-benar terpasang di tempat yang ditentukan desain, terpasang pada logam yang bersih, dan dikencangkan.
- Sertakan kontinuitas dalam catatan commissioning. Pengecekan kontinuitas yang terukur dan terdokumentasi melintasi run adalah bukti yang akan diharapkan inspektur — dan PUIL 2011 — dan itu menjadi bagian dari dokumentasi serah terima proyek.
- Periksa ulang setelah pekerjaan berikutnya. Setiap penambahan atau modifikasi menambah sambungan. Kontinuitas yang terverifikasi saat serah terima bukanlah kontinuitas yang terjamin selamanya.
Perlakukan verifikasi kontinuitas sebagai langkah yang terdefinisi dengan sign-off, bukan sesuatu yang diasumsikan hanya karena run terlihat selesai.
